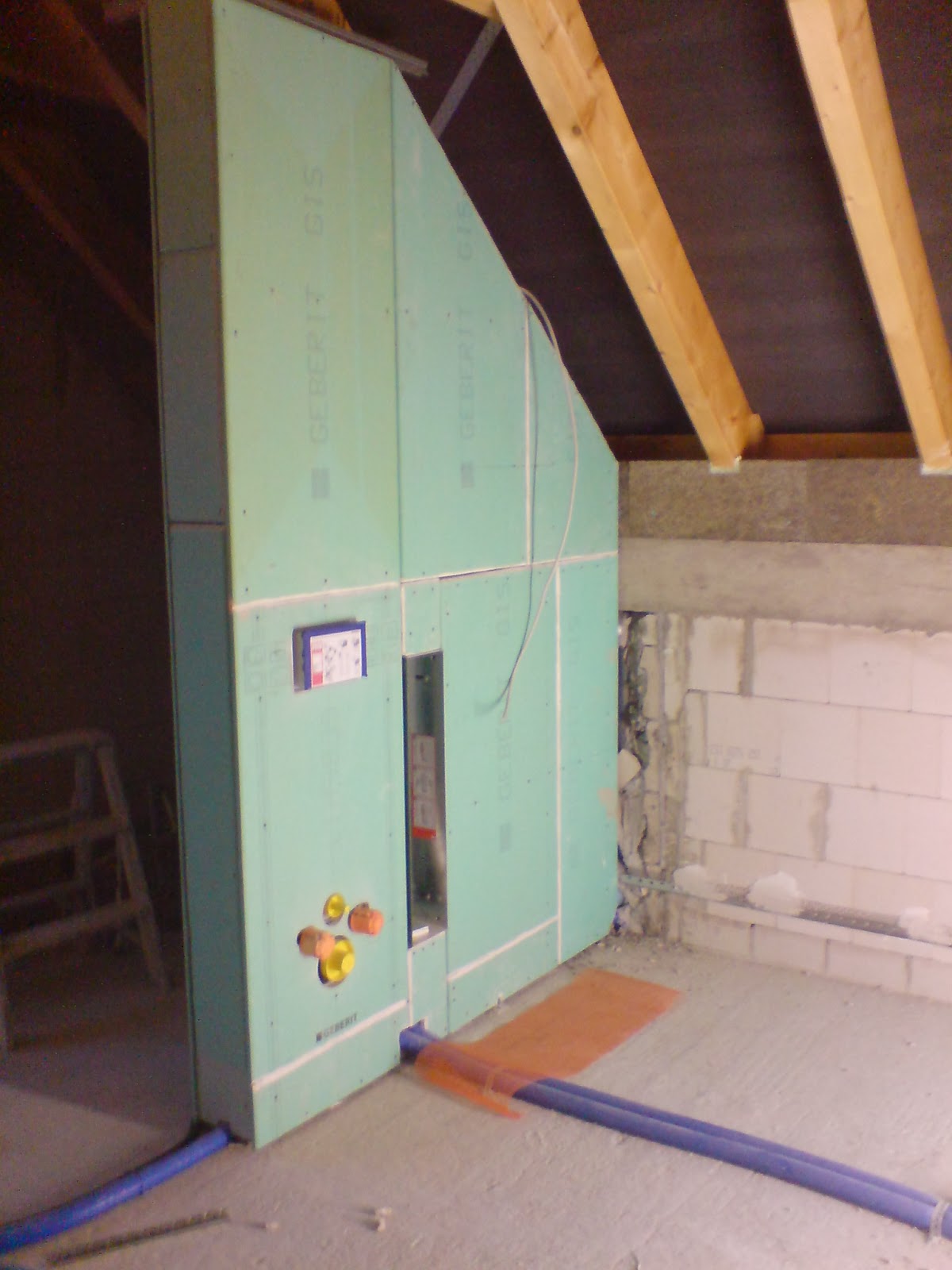

Wc Wand , Waschtisch Vorwandinstallation mit Geberit GIS























Geberit

Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf

Produkte: Dusch-WC, Spülkasten, Vorwandinstallation



Küchenanschlüsse erstellt

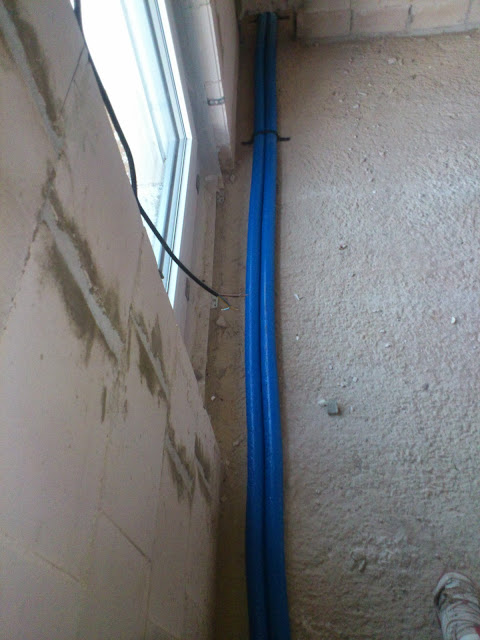

Wasseranschlüsse TWW, Abwasser &  TWK für die neue Einbauküche erstellt....  Natürlich geschliffen wegen der Trinkwasserhygiene.  Geberit Silent PP Abwasserleitung & Geberit PushFit Wassetleitung DN 20 * 13 mm Dämmung!

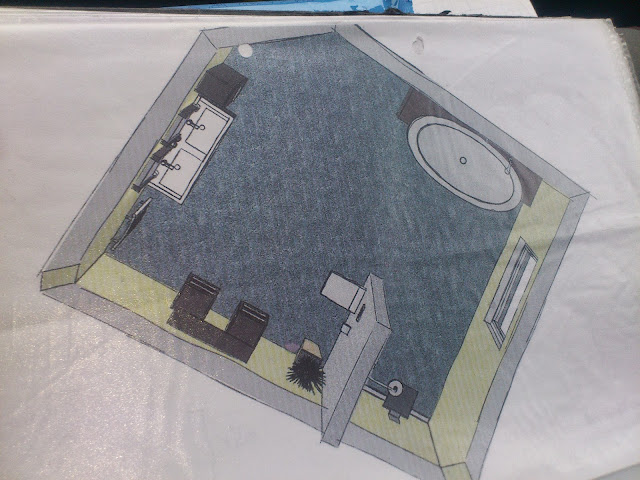

Unser nächstes Projekt ist das Badezimmer im Obergeschoss.

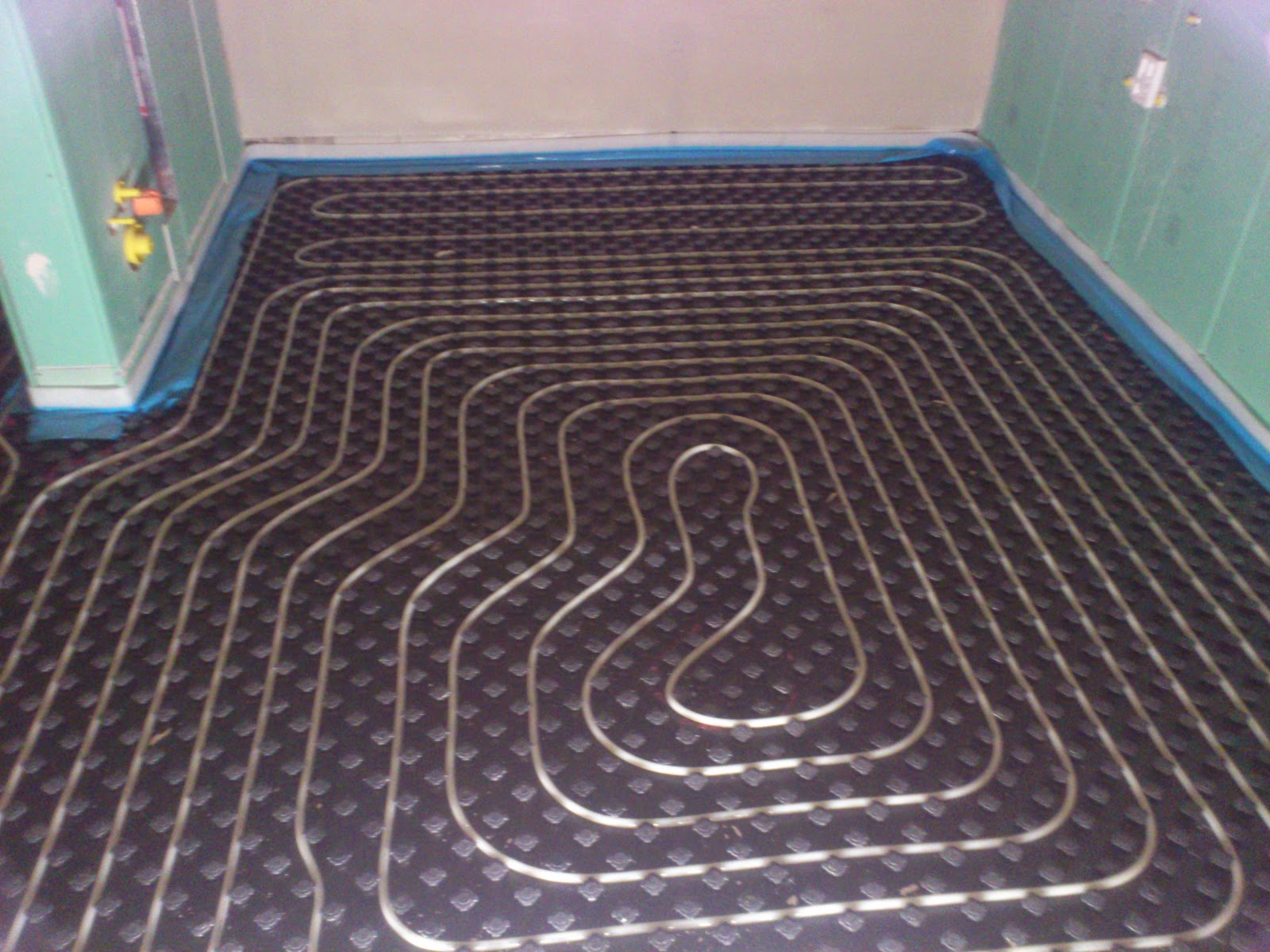

Roth - Fussbodenheizung





Roth Noppen-System

... flexibel, problemlos, perfekt



Hohe Flexibilität im System Das neue Roth Noppen-System zeichnet sich durch hohe Flexibilität und Montagefreundlichkeit aus. Der Hinterschnitt und die optimale Noppenkontur der Roth Noppenplatten 14 bis 17 mm ermöglichen die Fixierung von Roth Systemrohren DUOPEX S5® und X-PERT S5®+ in den Dimensionen 14 bis 17 mm. Es ist sowohl eine orthogonale sowie – mit Hilfe einer Zusatzfolie – eine diagonale Verlegung möglich. Reststücke können einfach mit dem Befestigungsstreifen verwertet werden, sodass eine abfallarme und umweltfreundliche Installation möglich ist. Zusätzlich sind Ausgleichsnoppenplatten erhältlich. Das Roth Noppen-System eignet sich für die Verlegung in Wohn-, Büro- und Geschäftsgebäuden.

Vorteile auf einen Blick

• geeignet für alle Roth Systemrohre ø 14 mm bis ø 17 mm
• in den EPS-Qualitäten EPS DES 30-2 (1450 x 950 x 50 mm) und EPS DEO 10 (1450 x 950 x 30 mm) erhältlich
• Trägerplatte und Abdeckfolie aus Polystyrol, Baustoffklasse B2
• Noppenraster 50 mm: alle Verlegeabstände und -formen in 50 mm Raster sind möglich
• effektive Verlegefläche/Platte: 1,26 m²
• werkseitig zu einer Einheit zusammengefügt
• zweiseitige Überlappung zur Verbindung der Elemente untereinander
• Trittschallverbesserung
• Hinterschnitt von 4 mm und Geometrie der einzelnen Noppen erlauben die einfache Montage und sichere Fixierung der Rohre
• durch die Hinterschäumung der einzelnen Noppen entsteht eine äußerst stabile und gut begehbare Verlegefläche
• die diagonale Verlegung der Roth Systemrohre wird durch die Diagonalbefestigung erleichtert



Roth Noppenplatte 14-17 DEO 10Für den Einsatz in Objekten mit erhöhten Belastungsanforderungen bietet Roth Noppenplatte mit hoher Belastbarkeit und niedrigem Aufbau.
Die spezielle Geometrie der Noppe und ihre Anordnung auf der gesamten Roth Noppenplatte bildet die perfekte Basis für die Verlegung der Roth Systemrohre - selbst bei niedrigen Außentemperaturen. Durch zweiseitigen Folienüberstand greifen die Roth Noppen jeweils doppelreihig ineinander. Beste Voraussetzungen für den Einsatz von Fließestrich. Das Roth Systemrohr wird ohne weiteres Werkzeug mit dem Fuß in die Noppen eingedrückt und rastet hörbar sicher ein. Geeignet für alle Roth Systemrohre von 14 mm bis 17 mm Durchmesser. Durch einen zweischichtigen Polystyrol-Aufbau ist für die Begehbarkeit der Noppen und Wärmedämmung gesorgt. Die Roth Verteiler-Anschlussplatte ermöglicht die unkomplizierte Anpassung des Verlegeabstandes im Verteilerbereich entsprechend den Verteileranschlüssen. Der Türbereich zwischen zwei Räumen ist mit der Roth Ausgleichsnoppe in Verbindung mit der Roth Ausgleichsnoppenfolie einfach zu überbrücken. Mit dem Roth PE-Profil wird die Folie des Roth Randdämmstreifens zur Abdichtung in die Roth Noppe eingedrückt. Eine ideale Lösung auch beim Einsatz von Fließestrich. Wenn jeder Milimeter Aufbauhöhe zählt, kann die Roth Noppenplatte 14-17 DEO 10 auch in der Modernisierung von Wohngebäuden eingesetzt werden.

Im Detail durchdachtMit der Diagonalverlegung der Roth Systemrohre sind auch außergewöhnliche Grundrisse kein Problem.

Immer gut versorgt - Geberit Versorgungssysteme -

Immer gut versorgt

Geberit Versorgungssysteme



Für jeden Einsatzzweck bietet Geberit das richtige Versorgungssystem.

Geberit bietet passende Versorgungssysteme für alle gängigen Einsatzbereiche. Für mehr Info, klicken Sie auf das Bild.



Heizung: schnelle, sichere und wirtschaftliche Installation
Rohrleitungssysteme für die Heizungsanwendung müssen mindestens zwei Grundanforderungen erfüllen: Sie müssen zuverlässig dicht sein und sich einfach verarbeiten lassen. Geberit Rohrleitungssysteme können mehr. Denn wir arbeiten ständig an Verbesserungen und neuen Lösungen, mit denen der Installateur die Heizungsanlage noch schneller und problemloser einbauen kann und seinen wirtschaftlichen Erfolg verbessert.
Erfahren Sie mehr über Geberit Versorgungssysteme für Heizungen

Mehr Flexibilität, mehr Leistung

Geberit Mepla Verbundrohrsystem

Die Vorteile synthetischer und metallischer Systeme
Das Metallverbundrohrsystem Geberit Mepla vereint die Vorteile synthetischer und metallischer Werkstoffe. Das macht einen schnellen Arbeitsfortschritt auf der Baustelle unter Einhaltung der gültigen Vorschriften und Normen möglich. Mepla lässt sich flexibel und schnell verarbeiten und hält dauerhaft dicht.

Korrosionsfest und widerstandsfähig
Korrosionsbeständiger und leichter als Metallrohre, formstabiler und widerstands- fähiger als Kunststoffrohre, einfach und sicher zu verarbeiten: Geberit Mepla verbindet die Vorteile aus beiden Rohr-Welten. Stabil, biegefähig und diffusionsdicht zeigt es echte Nehmerqualitäten. Mepla lässt sich ohne vorherige Analyse des Trinkwassers für alle Trinkwasserqualitäten nach den Vorgaben der aktuell gültigen Trinkwasserverordnung (TrinkwV 2001) einsetzen.
Wirtschaftlich überlegen
Flexible Rohre und die schnelle, sichere Verbindungstechnik machen Geberit Mepla wirtschaftlich attraktiv. Gegenüber anderen Installationstechniken sind Einsparungen der Kosten von bis zu 20 Prozent erreichbar, da der Bedarf an Rohrmaterial, Fittings und Arbeitszeit sinkt. Mit Dimensionen von 16 bis 75mm und einer Auswahl aus rund 300 Fittings aus PVDF und Rotguss lösen Sie so gut wie jede Installationsaufgabe.
Produktvorteile auf einen Blick

Zulässige Temperaturen und Drücke für Geberit Mepla bei Trinkwasser

Klicken Sie bitte auf die Tabelle um sie in der Großansicht zu öffnen.

• Geberit Fittings
• Geberit Systemrohr
• Einsatzbedingungen

Um jederzeit sichere Rohrverbindungen zu gewährleisten, ist Geberit Mepla dreifach gesichert. Erstens zeigt die sichtbare Rohraufstecktiefe unmissver- ständlich die richtige Position des Rohrs auf dem Fitting an. Zweitens stellt eine Führungshilfe sicher, daß das Werkzeug für eine exakte Verpressung richtig angesetzt wird. Und drittens sorgen definierte Leckagepfade dafür, daß versehentlich unverpresste Fittings bei der Dichtheitsprüfung eindeutig zu erkennen sind. Neben den Fittings aus PVDF steht für Gewindeanschlüsse ein breites Sortiment an Fittings aus Rotguss zur Verfügung.



Stecken statt verpressen

Geberit PushFit

Wirtschaftliches System für die Stockwerksanbindung
Stecksystem Geberit PushFit ist ein Versorgungssystem, das die Installation von Trinkwasserleitungen deutlich einfacher und schneller macht. Stecken statt verpressen – die neue Technik beschleunigt den Baufortschritt von Sanitärprojekten und macht die Arbeiten erheblich wirtschaftlicher.

Schnell und flexibel
Schnelle, flexible und wirtschaftliche Verarbeitung zeichnen Geberit PushFit aus. Nur ein Werkzeug zum Entgraten und Kalibrieren für beide Rohrarten und -dimensionen und ein umfangreiches Formteilprogramm: Mit Geberit PushFit lässt sich einfach und schnell so gut wie jede Situation meistern.
Hygienisch einwandfrei
Die Steckenden der Fittings und Rohre sind mit Schutzkappen geschützt, so dass während der Lagerung, desTransports und der Aufbewahrung auf der Baustelle weder Staub noch Schmutz die Trinkwasserhygiene beeinträchtigen.
Adapter für sichere Systemübergänge
Zur sicheren Anbindung an die Steigleitung stehen Adapter für die Systeme Geberit Mapress und Geberit Mepla mit der passenden Presskontur und in den Dimensionen 16, 20 und 25 mm zur Verfügung.
Produktvorteile auf einen Blick

Zulässige Temperaturen und Drücke für Geberit PushFit bei Trinkwasser

Klicken Sie bitte auf die Tabelle um sie in der Großansicht zu öffnen.

• Geberit PushFit Fittings
• Geberit PushFit Systemrohr
• Einsatzbedingungen

Das Herz des Geberit Stecksystems PushFit sind die robusten Fittings.
Die Steckfittings mit Verstärkungen an den Kanten sind uneingeschränkt tauglich für die Baustelle. Alle Enden sind zudem mit Schutzkappen zum Schutz vor Staub und Schmutz bei der Lagerung und beim Einsatz auf der Baustelle geschützt.
Sichtbare Sicherheit bietet der innovative Steckindikator. Er zeigt mit grüner Signal- farbe an, daß ein PushFit Rohr sicher und dauerhaft dicht in das PushFit Fitting gesteckt wurde.

Wolf - Flachkollektor TopSon F3-1

Flachkollektor TopSon F3-1

TopSon F3-1 der Hochleistungs-Flachkollektor von Wolf ist aus umweltfreundlichen und sortenreinen Materialien, die zukunftssicher und problemlos trenn- und recyclebar sind, gefertigt.
Die hochwertige Qualität und Technik garantiert eine Produktgewährleistung von fünf Jahren und eine erwartete Lebensdauer von 20 Jahren. Diese hohe Haltbarkeit wird auch durch seine neu entwickelte, aus Aluminium tief gezogene und rundum geschlossene Kollektorwanne begünstigt.
Problematische Gehrungsecken bei Rahmenkonstruktionen, die Ursache für Undichtigkeit sein könnten und mit Silikon abgedichtet werden müssten, sind nicht vorhanden. Zudem verhilft eine spezielle Prägung der robusten Aluwanne zu einer besonders hohen Verwindungssteifigkeit.

• Hochleistungs-Flachkollektoren geprüft nach EN 12975 Teil 2 mit Top-Energieausnutzung.

• Der Mindestertrag für die Förderung ist nachgewiesen

• Die Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ 73 werden erfüllt.

• Tiefgezogene, hochwitterungsbeständige Kollektorwanne aus Aluminium

• Wärmedämmung aus Steinwolle, 60mm dick für minimale Auskühlverluste, TopSon zusätzlich mit seitlicher Isolierung

• Vollkupfer-Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag;

• Die Mäander-Bauform garantiert eine gleichmäßige Durchstömung und effektive Funktion im „Low-Flow-Betrieb“

• Dehnungskompensatoren zwischen den Kollektoren

• Sicherheitsglas 3,2mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, TopSon F3/F3-Q mit erhöhter Lichtdurchlässigkeit

• EPDM Dichtung mit einteiliger Griffleiste verpresst

• bis zu 5 Kollektoren von einer Seite anschließbar, Anschlussseite rechts/links wählbar

• Kollektoren selbstentleerend durch „Vier-Anschluss-Technik“

• 5 Jahre Gewährleistung

» Solartechnik (PDF-Datei / 609 kB)

ImpressumRechtshinweiseAG

Wolf - ComfortLine Gasbrennwerttherme CGB

Wolf " ComfortLine Gasbrennwerttherme CGB "

Die ComfortLine Gas-Brennwertgeräte verbinden umweltfreundliche, energiesparende Eigenschaften mit einem übersichtlichen Aufbau und einem Maximum an Bedien- und Warmwasserkomfort.
Hochentwickelte Brennwert-Technik sorgt für effiziente Energienutzung:
Durch Rückführung von Abgaswärme in den Heizkreislauf wird deren Energie zusätzlich genutzt und so Brennstoff gespart. Das belegt ein Normnutzungsgrad von bis zu 110% bei zugleich geringerem Verbrauch und niedriger Schadstoffemission.


Die Grenzwerte der neuen Energieeinsparverordnung (EnEV) werden deutlich unterschritten.
Dank der idealen, kompakten Maße und des wartungsfreundlichen Geräteaufbaus ist der
Einbau in Nischen problemlos möglich.
Unsere Gasbrennwerttherme CGB  ist als
Kombitherme CGB-K: 5,6 - 40 kW
Heiztherme CGB: 3,1 - 100 kW
erhältlich.

..Wolf.Link...

http://www.wolf-heiztechnik.de/de/pkp/produkte/heiztechnik/gas/gasbrennwert/cgb.html

PDF .Datei. Download Link

http://www.wolf-heiztechnik.de/dms/documents_de/technische-dokumentation/de/heizung/4800141/4800141_201203_Gasbrennwertgeraete_DE.pdf

Wolf -Speicher "BSP 800 "

Wolf-BSP 800

Schichtenspeicher BSP /BSP-W

Das Highlight der Speichertechnik: Die multifunktionalen Schichten-Speicher BSP und BSP-W ermöglichen die Anlagenkombination mit Gas- und Ölkesseln, Thermen, Holz-und Pelletheizungen, Wärmepumpen, Solaranlagen und Elektro-Heizeinsätzen.
Insbesondere in Kombination mit Brennwertgeräten sorgt der Schichtenspeicher für eine optimale Kondensation und damit höchste Energieausbeute. Eine Frischwasserstation bietet zu jeder Zeit höchsten Warmwasserkomfort.
Die Vorteile des Wolf Schichtenspeichers BSP auf einen Blick:

• Platzsparend
•Hydraulikkomponenten wie Frischwassermodul, 2 Mischerkreise und   Pumpen-Armaturen-Gruppe sind sowohl am Speicher als auch an der Wand montierbar.

• Schichtenbleche stabilisieren die Temperaturschichten im Speicher und verbessern den Solarertrag deutlich.
• Hygienische Warmwasserbereitung mit leistungsstarkem Frischwassermodul.

• Zirkulationsset anbaubar; Steuerung über Zeit, Thermostat oder durch Betätigen des Wasserhahns.
• Optional mit 2 Mischerkreisgruppen für Hoch- und Niedertemperaturkreis.

• Geringste Wärmeverluste durch 1-Speicher System.

• Preisgünstige Lösung zur Heizungsunterstützung.

• Wärmedämmung abnehmbar zum einfachen Transport in den Aufstellraum.
• 5 Jahre Gewährleistung auf Standspeicher, 2 Jahre auf elektrische und bewegliche Teile

» Speichersysteme (PDF-Datei / 1017 kB)

Link:

http://www.wolf-heiztechnik.de/de/pkp/produkte/speicher/bsp.html

PDF : Datei DOWNLOAD

http://www.wolf-heiztechnik.de/dms/documents_de/technische-dokumentation/de/heizung/4800235/4800235_201306_Speichersysteme_DE.pdf

Neubau Lehmann Baustellenbericht

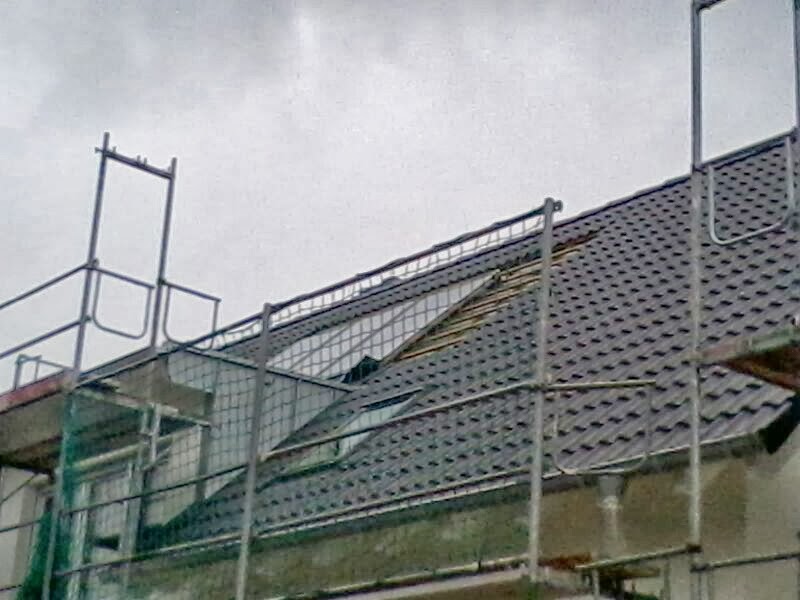

1. Woche 1 "Solar kommt auf's Dach "

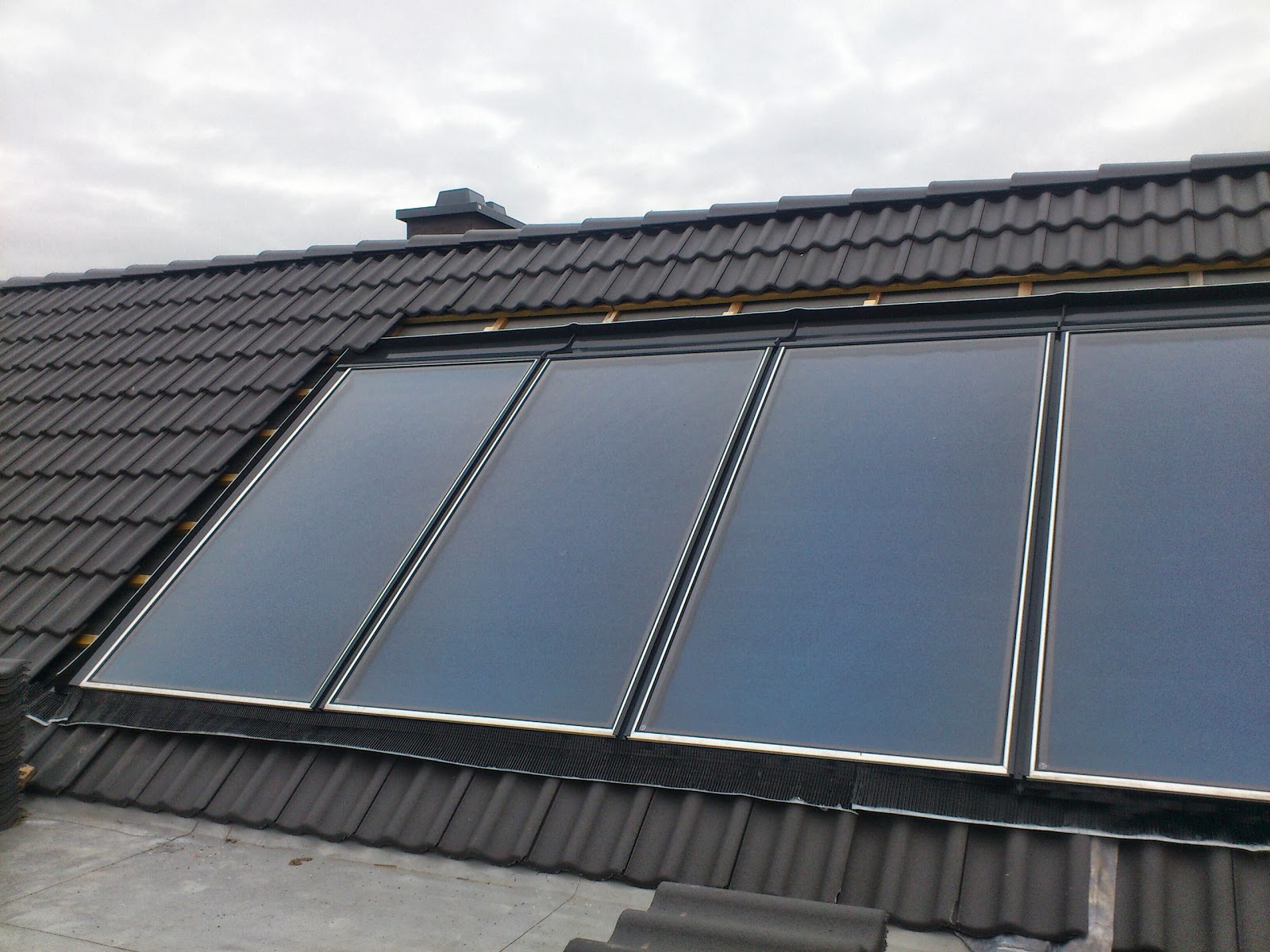

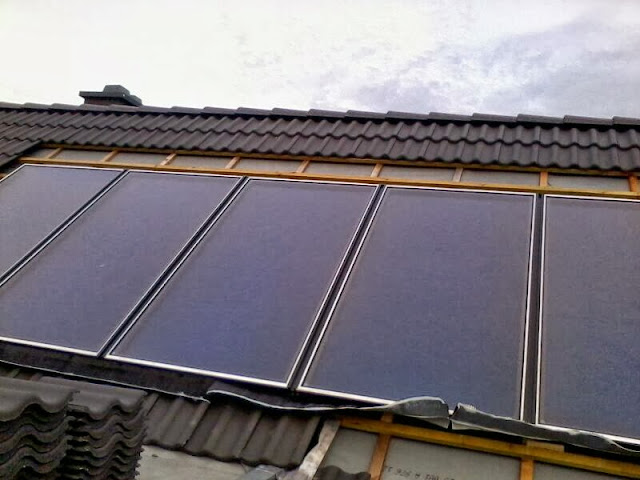

1. Montage von 5 Wolf Sonnenkollektoren TopSon F3-1 Indachmontage
2. Druckprobe  der Sonnenkollektoren und der Solarleitung .

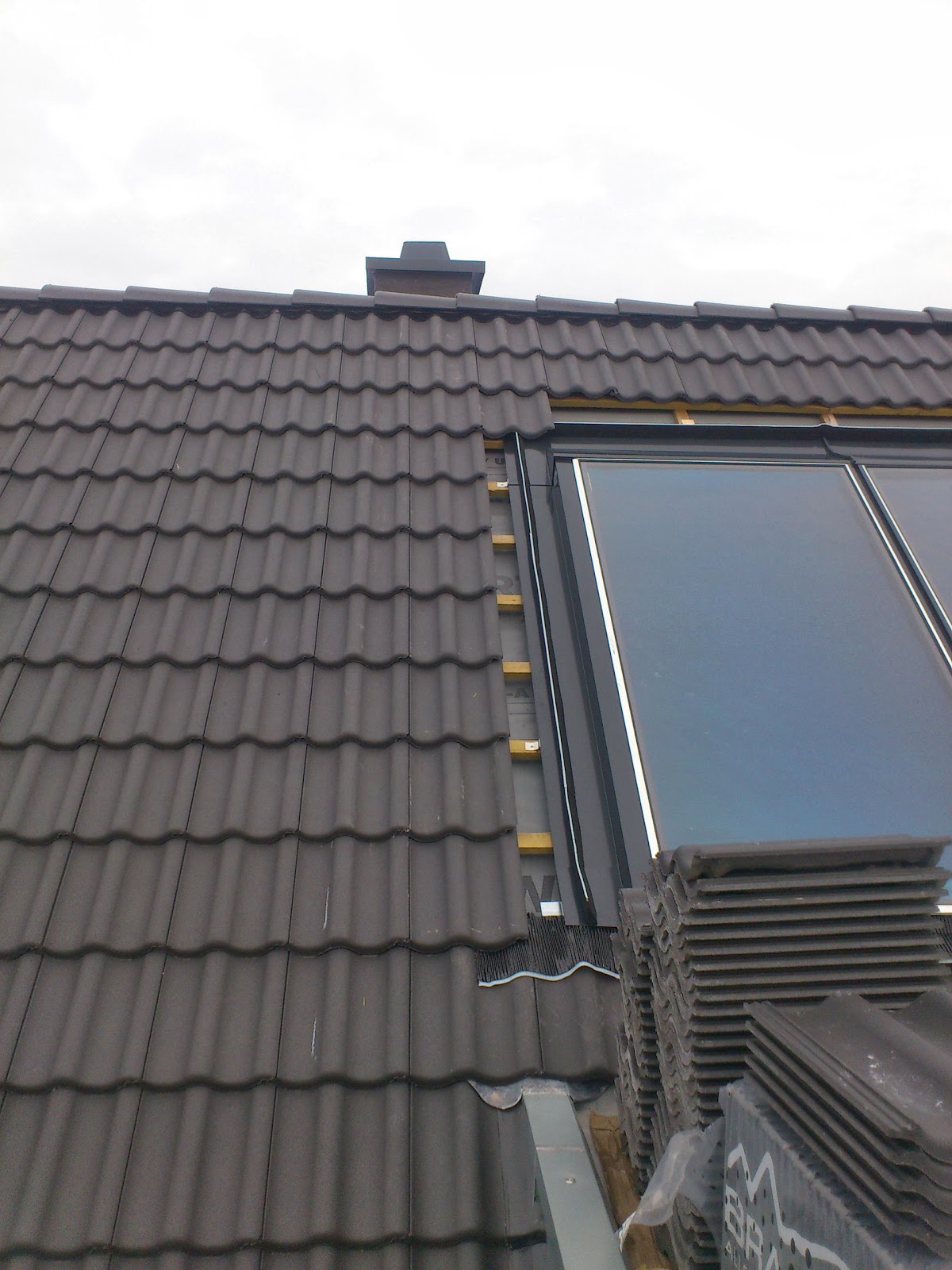

3. Montage der Eindeckrahmenbleche und der Dreieckdichtungsbaender.

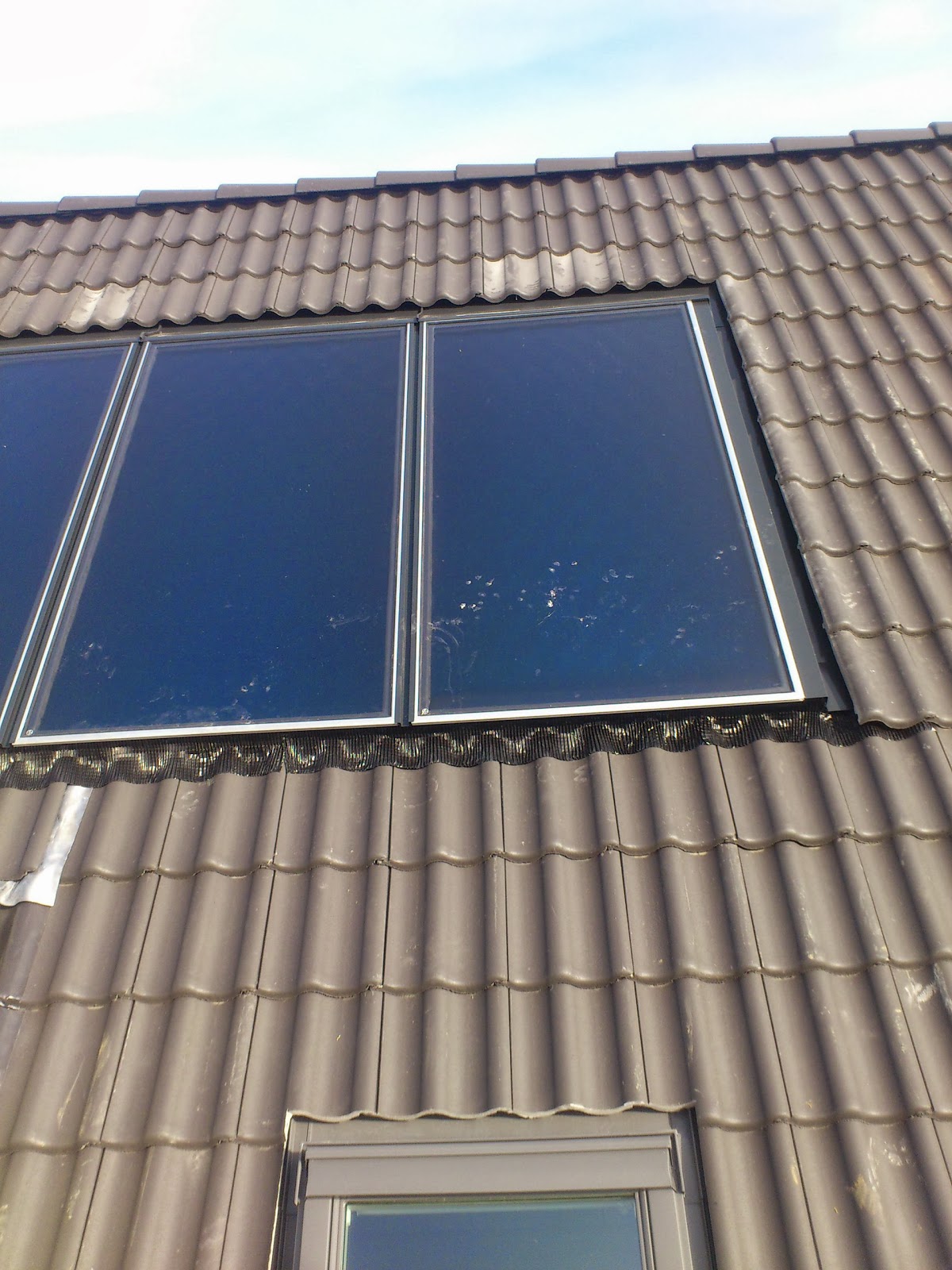

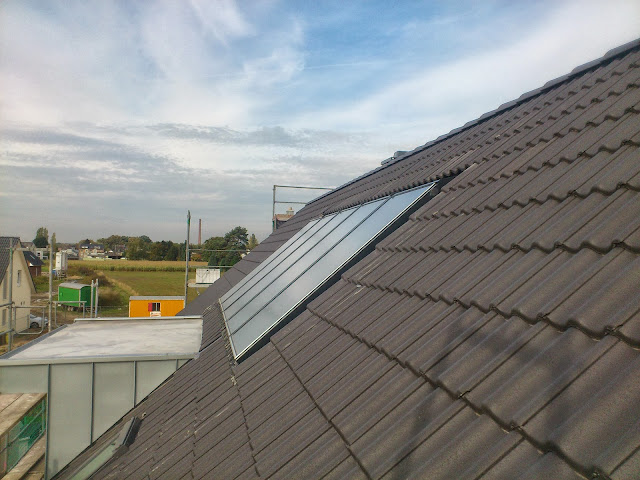

4. Eindecken der Dachziegel .
